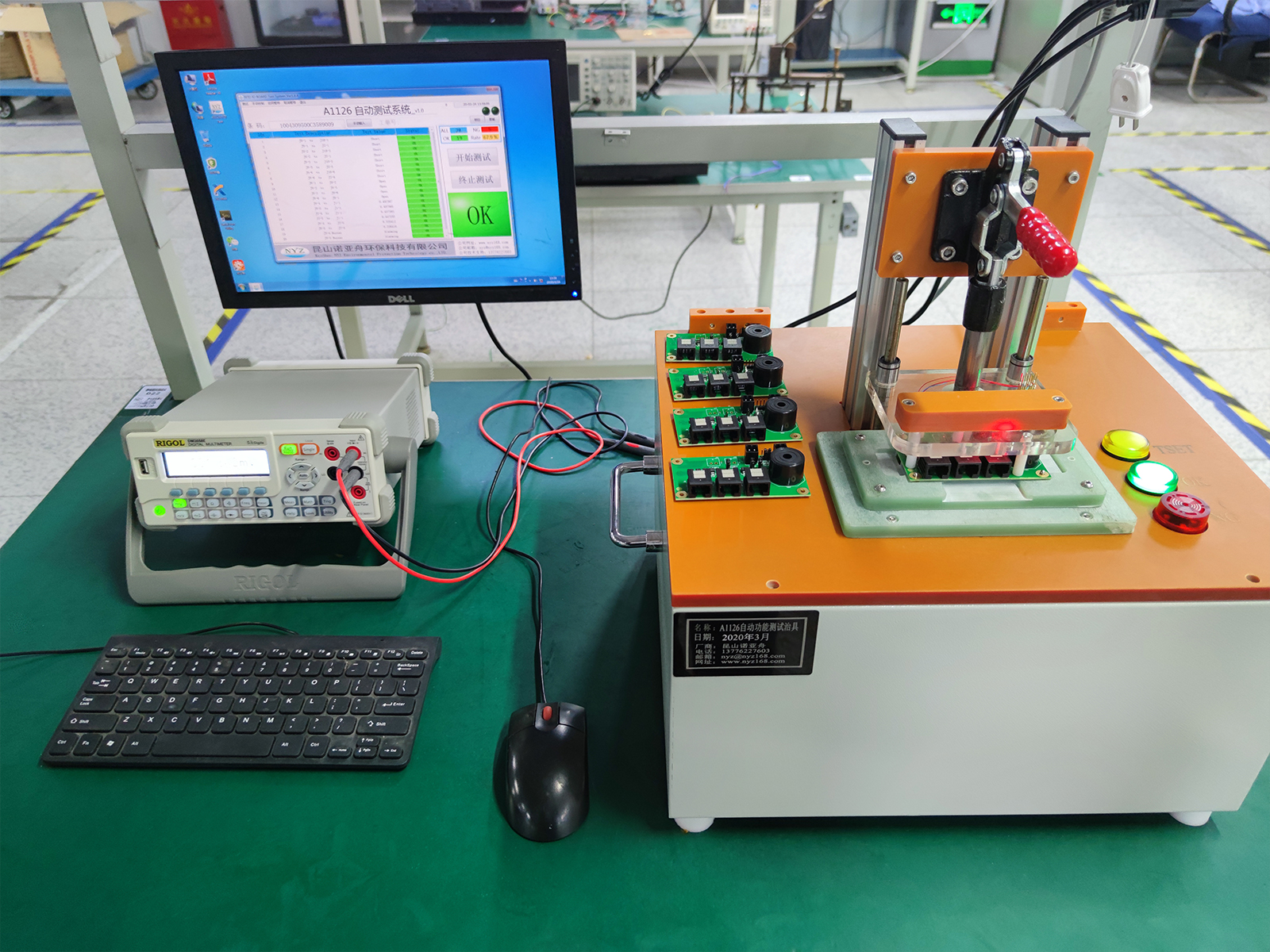

电路板功能测试治具

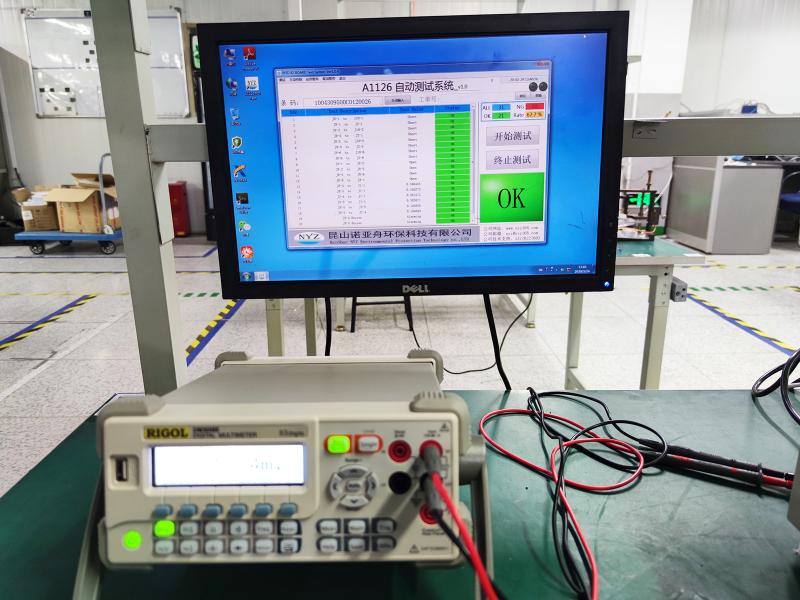

     该FCT通过电脑上位机跟秩序进行通讯，控制治具上的测试点自动切换，并与仪器进行数据通信，

从而自动抓取待测的电路板的数据结果。整个测试过程中，人工不需要去做任何动作以及通道的切换。

PCB待测试板上跳线帽切换动作，也全部由该设备自动完成，完全取代了原来的手工一个个测量，极大

的提高了生产效率。

    亮点功能如下：

1、全自动扫描待测试产品的SN（序列号）；

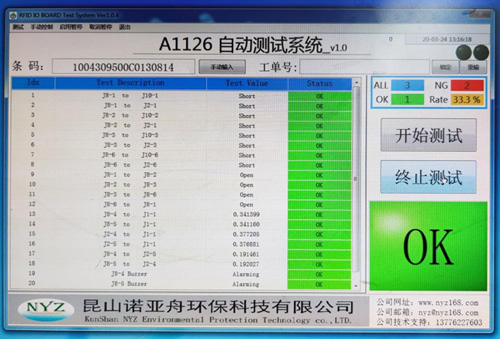

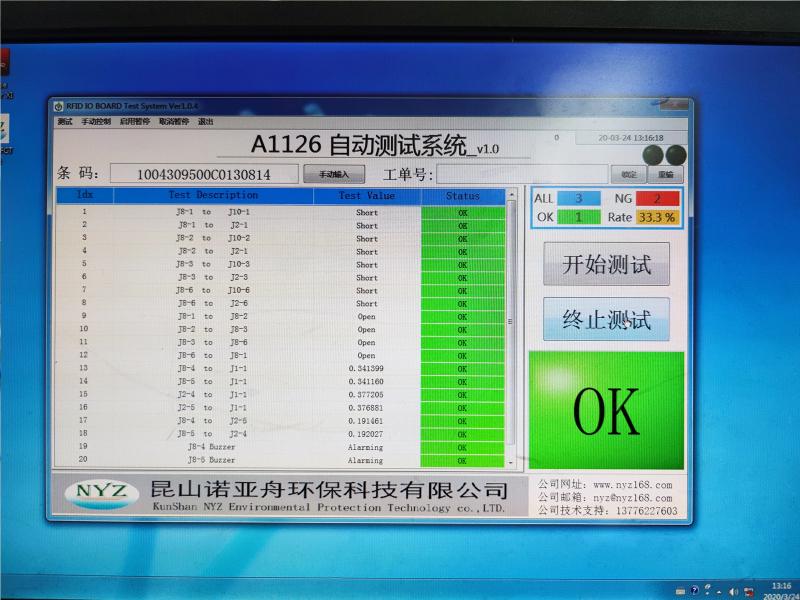

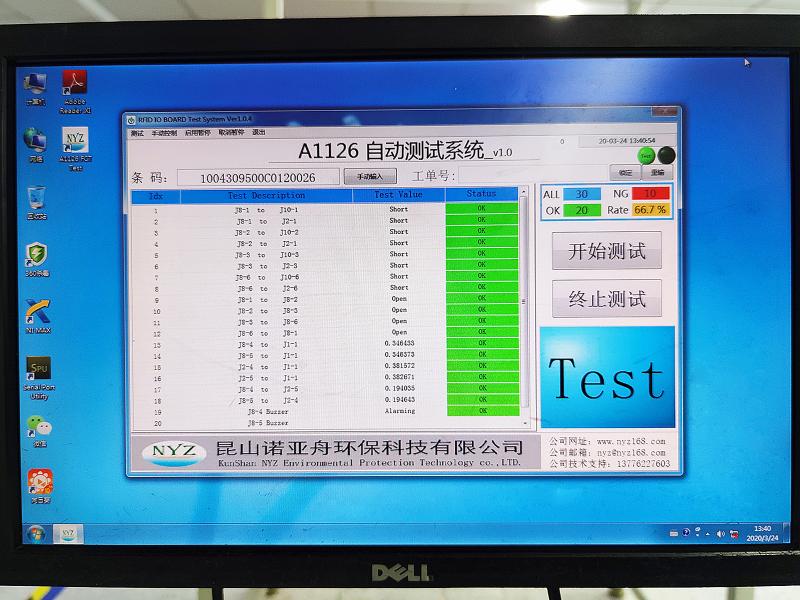

2、测试过程中的任何步骤FAIL，程序可以实时显示并记录下来；

3、所有测试的数据都可以自动保存到电脑中；

4、测试精度高，效率高，减少人工测试的误判率；

5、整个测试周期数据可追溯；

The A1126 I/O RFID PP E10&P10 (used in E10 and P10-family) includes following

connectors:

• Connector (J1) Alarm LED connector.

• Connector (J16) for external key switch to turn buzzer on/off.

• Connector (J10 – RJ45 socket) Network connector to PC.

• Connector (J8 – RJ45 socket) for pedestal intercommunication (INTERPED IN).

• Connector (J2 – RJ45 socket) for pedestal intercommunication. (INTERPED OUT).

Connector J11 and J15 are optional and not installed.

The board acts as interconnection unit and extracts the lamp signals from the inter

pedestal connection. 4 jumpers on the board (J3, J5, J6 and J7) are used to apply the

appropriate configuration for the various installations.
